Güneş–Sırt Girintisi · Yerel Düzeltme

V-01 sembolünün kaynak rasterında, beyaz sırtın güneşe doğru yaklaşırken oluşan konkav girinti. A / B / C adaylarının üçünde de eksikti. Burada yalnızca bu yerel düzeltme yapıldı.

İnsan görsel seçimi bekleniyor. Yerel hata metriği yalnızca güneş/sırt kırpımında ölçülür. Bütün-logo IoU kazananı belirlemez, yalnızca düzeltmenin gerileme yaratmadığını gösterir.

Neden kaçmıştı

Aday A güneşi <circle cx="200.21" cy="77.12" r="45.10"> olarak çiziyordu. Kusursuz bir daire, kendi içine doğru konkav bir oyuk barındıramaz — girinti matematiksel olarak imkânsızdı. Ölçüm: güneş konturunda yarıçaptan sapma yalnızca 61.9°–141.4° aralığında 1.2px üzerine çıkıyor; yani düzeltme bölgesi kesin ve yereldir. Derinlik 7.2px, genişlik 15px, tepe noktası (199.5, 115).

Raster kenar boyunca ±1px gürültü taşıdığı için, girintiyi yalnızca sapma eşiğiyle bulmak güvenilmez. Güvenilir ölçüt işaret değişimi: dairenin belirgin biçimde içeride kaldığı tek sürekli aralık. Uçlar tam olarak (193,121) ve (208,121).

Yerel hata metriği

Aday	Bölge IoU	Girinti geri çağırma	Yalnız girinti IoU	Yerel MAE	Bütün-logo IoU	Dosya
A	0.9146	34.4%	0.7008	8.96	0.9346	—
A1	0.9240	84.8%	0.7767	8.19	0.9355	5041 B
A2	0.9232	84.8%	0.7637	8.29	0.9354	4482 B
A3	0.9278	79.0%	0.8282	7.92	0.9358	4525 B

Bölge IoU: güne/sırt kırpımı (150,95)–(250,150) mühür pikseli. Girinti geri çağırma: kaynaktaki kırmızı girinti piksellerinin ne kadarının adayda kırmızı olarak kaldığı — tanımlayıcı özelliğin doğrudan ölçümü. A bu değerde %34 ile girintiyi büyük ölçüde kaybediyor.

Önceden var olan, bu düzeltmeye ait olmayan sapma: aday A'nın güneş dairesi kaynaktan hafif küçük (y=115'te kaynak 53px genişlik, A 47px). Fark görüntüsündeki güneş kenarındaki kalın kırmızı şerit bunu gösteriyor. Bu, düzeltme bölgesinin dışındaki önceden var olan bir yarıçap hatasıdır; talimat gereği güneş değiştirilmedi. Aşağıdaki adaylarda aynen durur.

Adaylar

A Mevcut aday — düzeltme yok

Güneş kusursuz bir olarak çiziliyor. Matematiksel olarak girintiyi içeremez: daire, kendi içine doğru bir konkav oyuk barındıramaz.

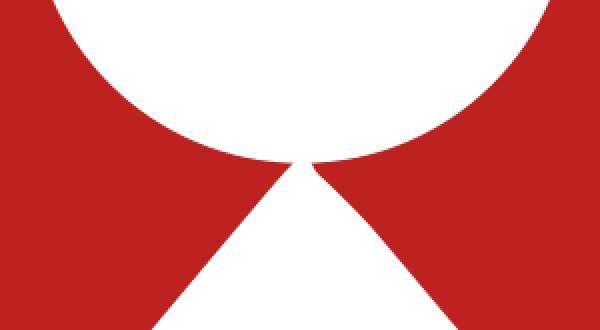

6× yakınlık — güneş / sırt girintisi

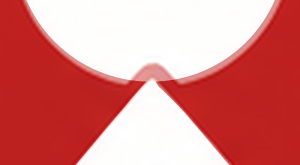

Kontur katmanı

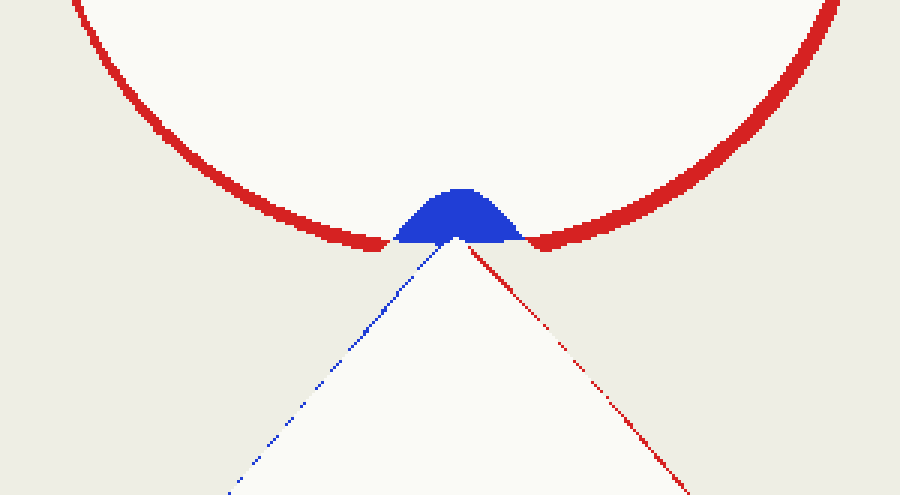

Fark görüntüsü

Tam logo önizleme

Küçük boyut

A1 En sadık izleme

Kaynak konturunun 18 noktası doğrudan kullanıldı. Derinlik 7.2px, genişlik 15px, kaynak kenarı birebir.

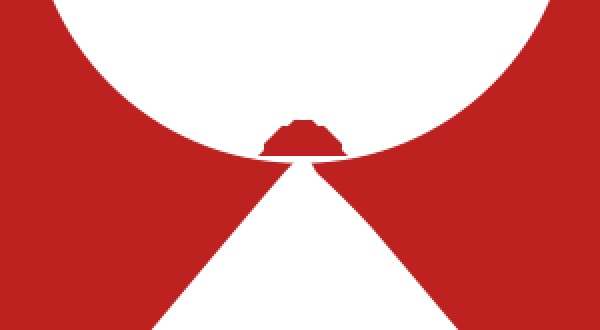

6× yakınlık — güneş / sırt girintisi

Kontur katmanı

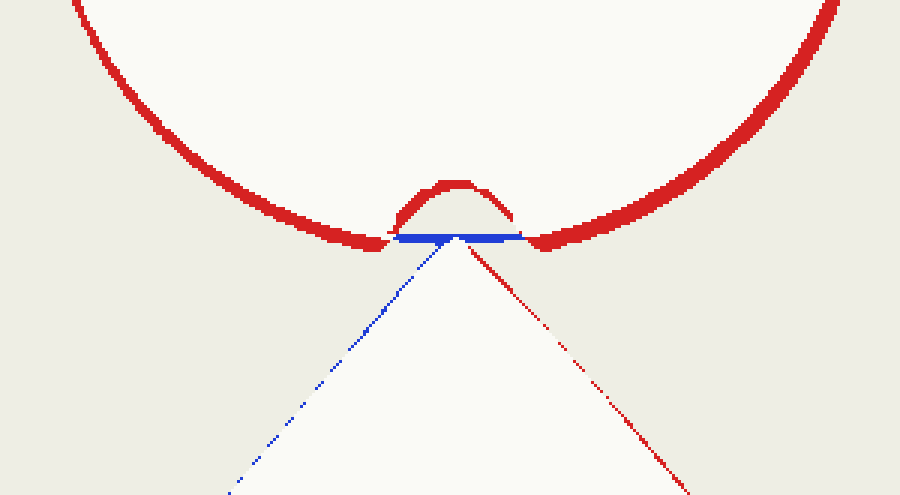

Fark görüntüsü

Tam logo önizleme

Küçük boyut

micro-A1.svg indir

A2 Asgari temizlik

Aynı derinlik ve ritim, 5 düğüm. Kaynaktaki merdiven basamakları yok edilmiş, giriş çıkış daire ile hizalı.

6× yakınlık — güneş / sırt girintisi

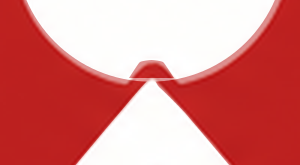

Kontur katmanı

Fark görüntüsü

Tam logo önizleme

Küçük boyut

micro-A2.svg indir

A3 Alternatif fit Bézier

Düz kollar ve dar köşe yarıçapı, 6 düğüm. En yüksek yerel IoU; raster kenarı belirsiz olduğu için ayrı bir okuma sunar.

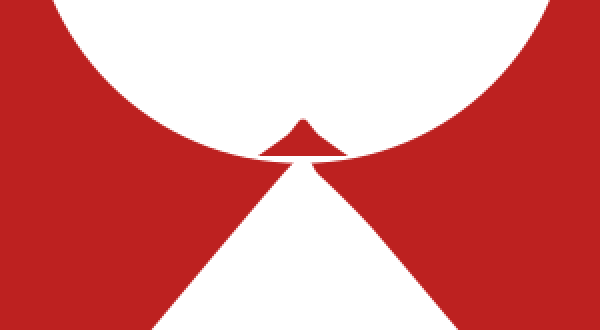

6× yakınlık — güneş / sırt girintisi

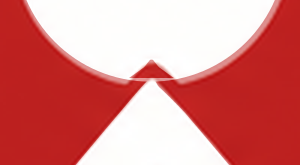

Kontur katmanı

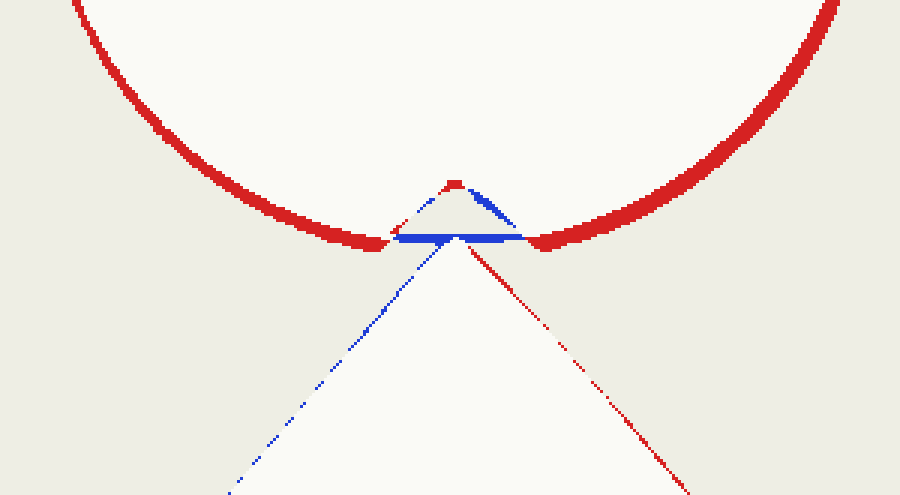

Fark görüntüsü

Tam logo önizleme

Küçük boyut

micro-A3.svg indir

Yöntem

Aday A dosyasında yalnızca bir eleman değişti: <circle> etiketi. Kırmızı alan, sırt yolu ve taban geometrisi A ile bayt bayt aynıdır. Düzeltme, güneşi iki alt-yol olarak kurar: değişmeyen fit edilmiş daire + fill-rule="evenodd" ile oyulan girinti. Böylece güneşin silüeti A ile aynı kalır, yalnızca girinti eklenir.

Konturun doğrudan kırpılması denendi ve reddedildi: 340°'lik tek kübik Bézier 4/3·tan(d/4) katsayısı 15.5'e çıkıp kontrol noktasını x=−499'a gönderiyor ve yol kendi kendini kesiştirip girintiyi dolduruyordu. Delik yaklaşımı hem kesin hem sağlam.

Görüntü üretimi çağrısı: 0.
